概述：

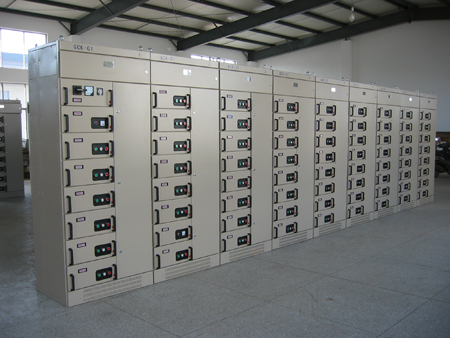

　　GCK系列MCC交流低压抽出式控制柜，主要适用于电厂、工矿企业交流380V配电系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备中，亦可配以适当的接口与PC（程序控制器）或微处理器组成自动控制系统。每台控制柜最多可控制8台电机或电动执行机构的运行，可广泛应用于发电、冶金、石化、轻工等部门。
　　主要技术参数
　　1、额定工作电压:交流380V  频率:50～60HZ
　　2、额定绝缘电压:660V
　　3、防护等级:IECIP40，NEMATYPE1
　　4、控制电机容量:0.5～30KW
　　5、机械寿命:2000次
　　6、额定电流: 水平母线　1600 A; 垂直母线　800 A
　　　 主电路触头接插件:250 A ;  辅助电路触头接插件　10 A
　　　 馈电电路最大电流:100 A ;  受电电路:　1600 A
　　7、额定短时耐受电流  有效值: 15kA/S;  峰值: 30kA
　　8、耐压:2500（V/1min）
　　结构特点
　　1、结构：
　　GCK系列交流低压抽出式控制柜系全组合安置，它由柜体和功能单元组成。柜体分左、右两部分。左侧分前后两部分，前面部分用隔板分成各抽屉小室，后面装有支母线（垂直母线）。右侧为接线端子室。主母线（水平母线）安装在顶室。抽屉后板上装有一次回路触点六个，二次回路触点20个。抽屉操作由机械手柄进行，分为实验、合通、分断三个位置。
　　2、 外形尺寸：900×600×2200mm
　　3、 功能单元特点:
　　1) 功能单元具有结构先进，分断能力高，互换性强的特点，且带缺相、过载及短路保护；
　　2) 功能单元采用薄钢板冲压成型组装而成，全部零件均经镀锌钝化处理，呈抽屉式；
　　3) 采用新型电气元件，提高了装置的动热稳定性，一次线路方案完善，二次线路灵活多样，能适合多样场合使用。
