概述
　　DFD-□系列电动操作器是为整体式开关型(调节型)电动执行机构或具有远控操作接口的电控箱而配置的远方操作单元,用以实现系统在远方的手动开向、关向和停止操作,并由一只(二只)两位数码管和LED灯分别指示阀门开度值(设定值)和系统的运行状态。
　　本系列产品采用单片机运算处理、开(关)向操作无源控制,具有准确可靠,阀位显示直观，自身体积小、操作方便的特点，应用很广泛。其中：DFD-K为开关型，DFD-T为调节型。
　　主要技术特性
　　1、电源电压：AC220v  50Hz
    2、反馈输入：4～20mA
    3、阀位显示：0～99%  两位数码管显示
    4、环境温度：0～60℃
    5、相对湿度：≤95%
    6、外形尺寸：96×96×160mm
　　结构原理
　　1、结构
　　DFD-K电动操作器，采用96×96mm标准仪表机壳，美观大方，操作方便。旋下位于端子接线板上下方的螺钉，按压位于前面板下方的脱扣器，即可抽出机芯，两块印制线路板(显示板和主机板)和16芯端子接线板，均与壳体前面板和机芯支撑架固定成一体，其相互间的信号连接，均由多种插件完成，便于装配与维修。
　　2、原理
　　2.1系统运行状态，由灯光信号线输入，经降压、整形、隔离后，驱动面板上的LED灯，使操作器与电装同步显示其阀门的开向和关向工作状态。
　　2.2操作器面板上的开向、关向和停止按钮，经耦合驱动3只松下继电器，其触点作为无源输出，控制电装分别作开向、关向和停止运行操作。
　　2.3模拟量4～20mA输入，经A/V变换，放大、整形后，送入CPU，经单片机作AD/DA及运算处理，再驱动两位数码管，实时跟踪显示其阀门的开度值。
　　产品照片

DFD-K

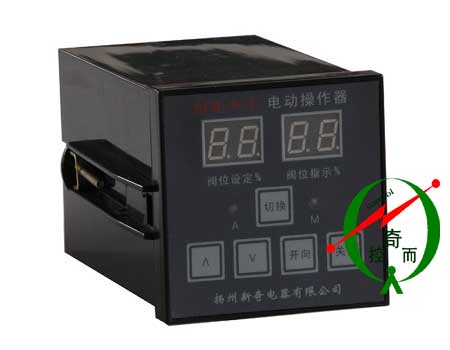

DFD-T
