XQJK-□系列集中控制柜为多路电动阀门集中组合控制柜，根据被控电动阀数量设计为单台或多台控制柜组合。控制柜主要为了方便用户能同时观察，集中操作，远程控制电动阀门的运行。柜体为DS系设计列框架式控制柜，单开门结构，内有照明灯具，受门开关控制，柜门打开时点亮，方便用户检修，外形尺寸根据要求设计，最大为800*500*1800+100mm（宽*深*高+底盘）；
　　根据每组控制回路数分配，柜体前门排列安装X路开、关、停控制按扭、到位指示灯和远程就地转换开关，根据客户要求，每路可安装指针式开度表或数字显示开度表，控制回路，参照客户提供的电动执行机构电气原理图接口设计，实现后台PLC远程控制与控制柜开、关、停操作。
　　如果客户系统要求双电源供电，则总电源柜中安装有双电源自动切换开关，常用电源和备用电源经切换开关选择后，给本柜电源总空开供电，另外经电源输出端子给其他柜电源总空开供电，门上装有相应的2路电源指示灯和投入指示灯，每路电动阀电源由各分路空开分别控制，方便用户维修；
　　每组控制柜可根据要求预留几台电动阀控制回路，作为备用，由客户自行确定；

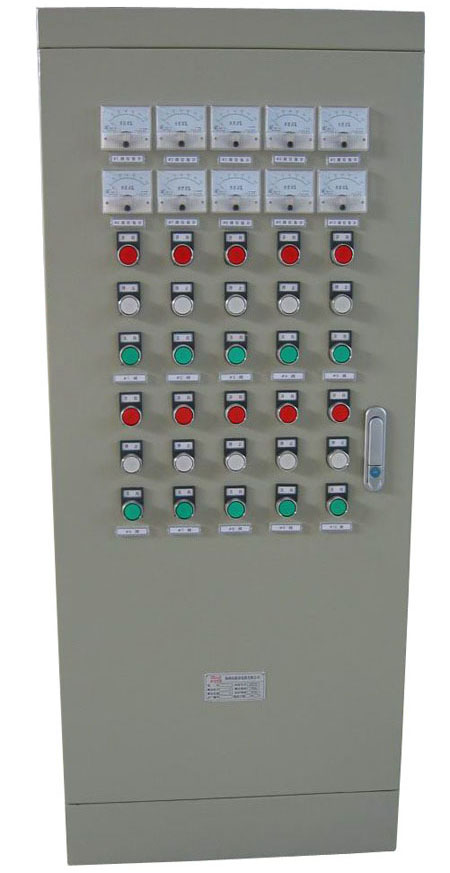

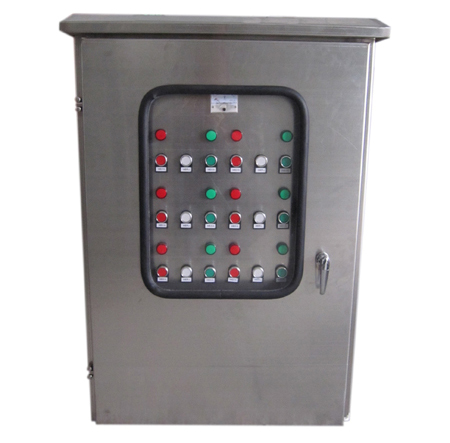

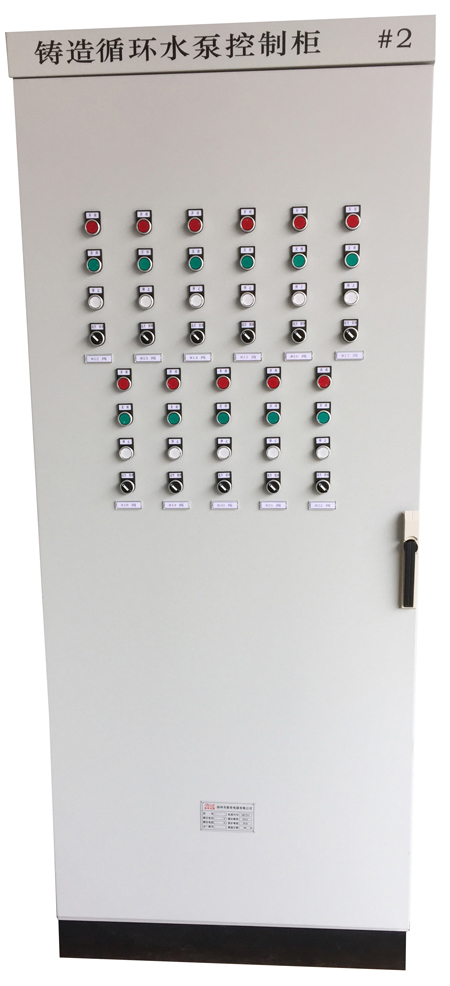

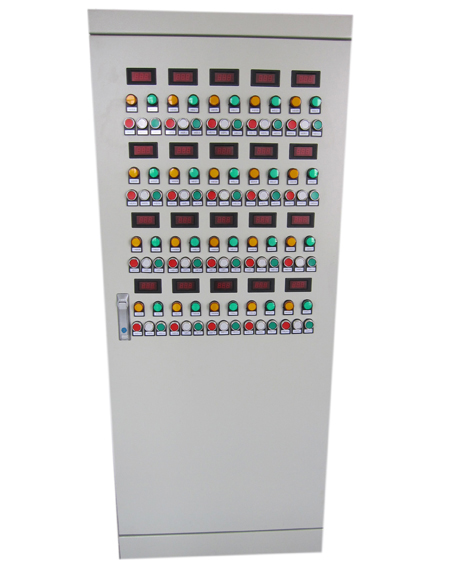

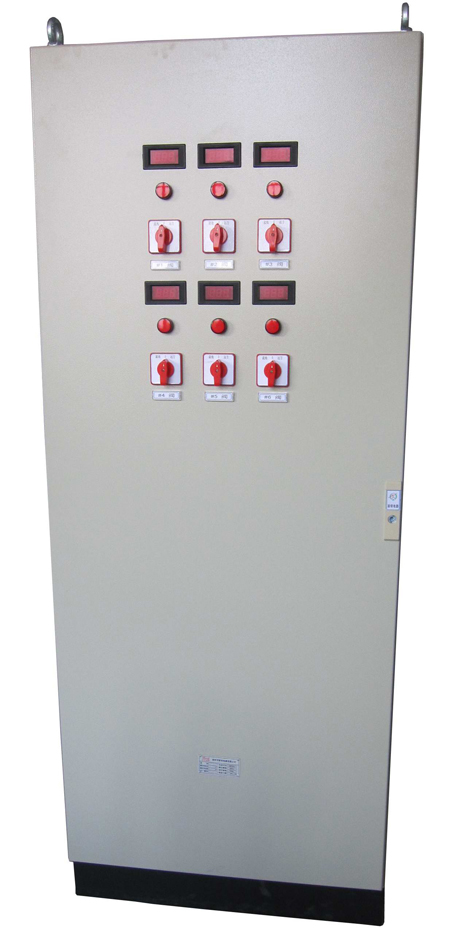

　　产品照片

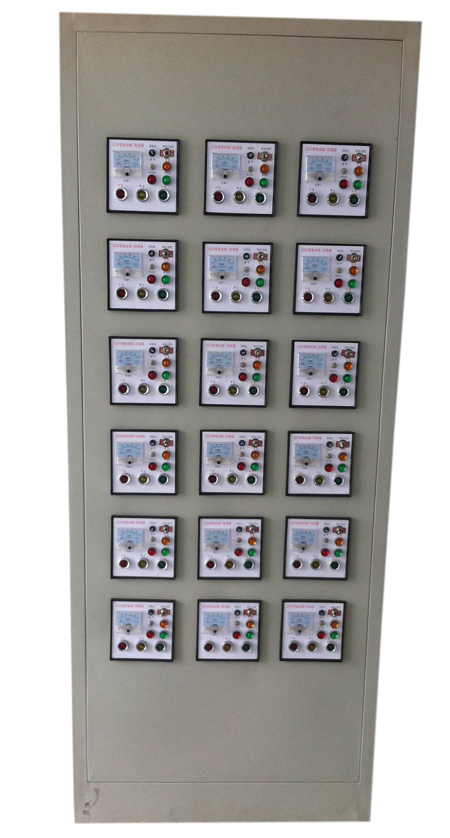

XQJK-18控制柜（抽屉式）
