概述

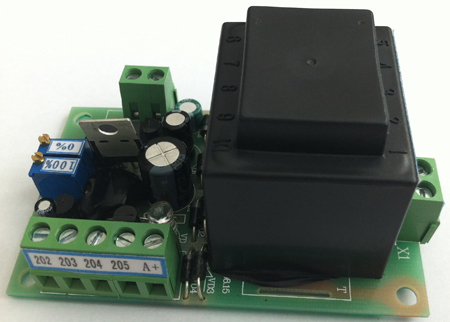

　　XQBH-6型电流源模块，主要用于电动阀门控制箱和集中控制柜中，是将回转信号转换成与角位移成比例的、且与负载无关的直流电流。它用于阀门电动装置，风门执行机构及其它开闭机构在开闭阀门、风门时，传送阀瓣位置（开度）的信号。
　　当负载阻抗在0~500欧范围内变化时，引起的电流变化极小，因而适合远距离传输，用来指示仪表，亦可将电流信号输入DCS计算机系统，作状态监控用。还可作伺服系统的输入信号，以实现对被控对象（如调节型执行机构）的自动调节。
　　主要技术特性
    2.1电源电压：AC220V（380V可选） 50Hz
    2.2电流输出：4～20mA
    2.3负载阻抗：≤500Ω
    2.4线性误差：≤1%
    2.5工作温度：-20℃～+70℃
    2.6电位器阻值: 1KΩ
    2.7电压输出：DC5V （供数字电流表用）
    2.8外形尺寸：80×50×40mm
    2.9开孔尺寸：72×42mm
　　安装与使用
    3.1 安装
    将电流源模块，固定在电控箱或电控柜的合适位置上，按图将电位器三根线，电流输出二根线和交流电源二根线，分别正确接到相应的端子上。注意区分强、弱电和4～20mA＋、－极。
    3.2调试
    将数字万用表旋至20mA直流电流挡，接到模块的电流输出＋、－端；
    将电装执行器动作关到位,调节0%电位器,使输出电流为4mA；将电装执行器动作开到位，调节100%电位器，使输出电流为20mA；如方向相反，则将电位器上下两线（203、204）对调，如此反复调整几次后将电流表接上即可。
    模块上的LED灯，既作电源指示，亦可根据其明暗程度，作电流输出指示。
　　接线图
