| 产品构成描述：
1、主要组成部件：
2、本产品的主要组成部件有：箱体，塑壳式断路器，电流互感器，电流表,电压表等部件组成。
3、操作方式：手动
4、安装方式：电器元件固定安装 ；
5、接线方式：固定连接，一次铜排采用螺栓连接，二次线采用冷压鼻子线连接；
型号及规格：
1、型号: XL-21
2、外形尺寸: 高×宽×深:1700×500(600,700)×400(470)mm
3、绝缘夹件间最大距离：50mm
4、母排尺寸: TMY6×40 TMY6×20
5、额定电流为:630，400，200A.
主要技术参数：
1、额定工作电压： AC380V 额定工作频率 50HZ
2、额定绝缘电压： AC660V
3、过电压类别： Ⅰ□、 Ⅱ□、 Ⅲ■、 Ⅳ□
注：如提供的样柜有不同的过电压类别应予以说明。
4、外壳防护等级：IP30a
5、进线保护导体端子和裸露导电部件之间的电阻：≤100mΩ
结构特点：

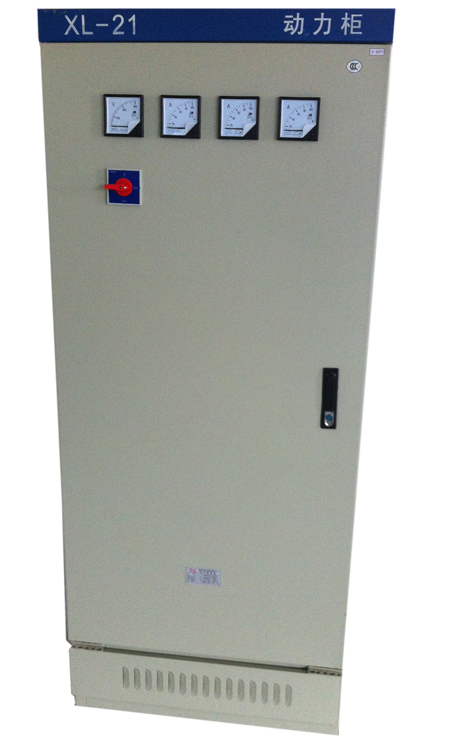

本产品系户内封闭式配电箱，箱体结构用薄钢板弯制而成，其正面为单扇左开门，门上装有电压表，电流表等测量仪表和操作电器，信号电器，进出线电缆由底部引入，用户有特殊要求，可在箱顶盖板上开进线敲落孔或加装母线室。
|
